シールドスリーブ 【FLS】
  • SKU: 507
  • 数量: 在庫あり 多くの在庫あり 在庫切れ 在庫切れの為、購入できません

シールドスリーブ 【FLS】

¥732 ¥869
税込み ショッピング チェックアウト時に計算されます。
  • JANコード:

シールドスリーブRoHS対応品シールドスリーブ車両燃試 ※ROHS10物質対応

◆RoHS証明書はこちらから


■製品概要

伸縮性に優れたノイズ対策シールドスリーブです


■特長

・耐熱ポリエステル糸に錫メッキを巻きつけ編組したチューブです。
・屈曲部・可動部のケーブルシールド・ノイズ対策に最適です。チューブ径が約2倍に広がるため、後入が可能です。
・耐熱糸のため、ハンダ付けも可能です。

・屈曲性に優れ、ノイズ対策に適したEMC対策品のシールドスリーブ・銅編組です。

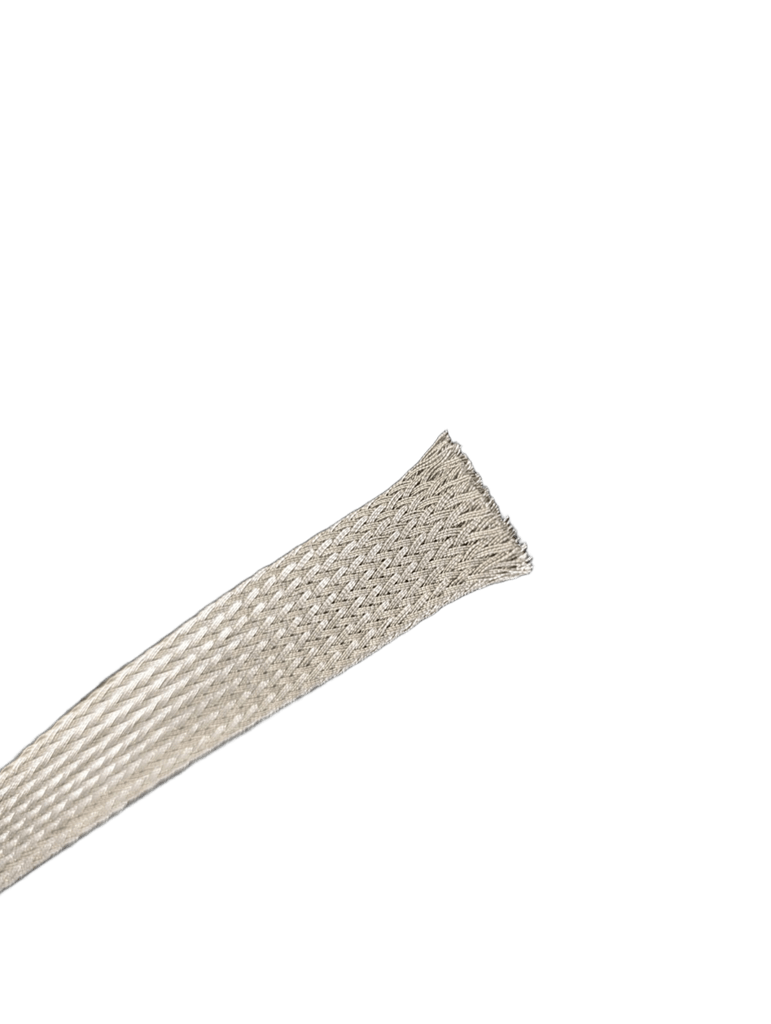

【拡大写真】
シールドスリーブFLSチューブ拡大図

■採用実績
・ノイズ対策用として
車載機器、鉄道車両・放送機器、映像機器、オーディオ、検査装置、発電装置、制御機器、工作機械、成型機など

■販売
・本製品は1mからご購入頂けます。

・ご指定長さへの切り売りも行っております。(・mm単位でのカットも可能)
※製品の性質上、10m以上の製品に関しまして、途中につなぎ目のある場合がございます。

・ご希望のサイズや厚みなど、特注製作も可能です。お問合せ下さい。

■資料ダウンロード

◆カタログはこちらから

■スペック

材質 耐熱ポリエステル糸+錫メッキ
使用温度範囲 -40℃~150℃
難燃性 UL224 VW-1相当
規格 鉄道車両用材料燃焼試験 合格



■データ

特性 試験方法 特性値
引張強度 - 25.42cN/dtex
伸び率 ASTM D 2671 10.18%
熱劣化後の引張強度 200℃,168hrs 12.16cN/dtex
熱劣化後の伸び率 16.40%
低温劣化後の引張強度 -70℃,24hrs 22.30cN/dtex
低温劣化後の伸び率 11.20%
※上記データは代表値であり、保証値ではありません。
■シールド効果

シールドスリーブ減衰率

■サイズ



FLSチューブ サイズ



型番 自然折径 E 拡大最大 D 梱包単位/巻(m)
FLS-3 約3 約6 100
FLS-6 約6 約9
FLS-9 約9 約12
FLS-12 約12 約20
FLS-19 約19 約28
FLS-25 約25 約32 50
FLS-30 約30 約40
FLS-35 約35 約45
FLS-40 約40 約50 25
FLS-50 約50 約60
単位:mm

※編組チューブの性質上ロットにより折径など多少異なる場合があります。

■価格表

型番 自然折径 1巻 定価 1m 10m 50m 1巻(100m) 5巻(500m)
FLS-3 約3mm 100m 790 665 616 470 340 280
FLS-6 約6mm 100m 990 808 748 552 415 350
FLS-9 約9mm 100m 1,580 1,282 1,188 1,015 680 620
FLS-12 約12mm 100m 2,250 1,698 1,573 1,340 968 810
FLS-19 約19mm 100m 3,300 2,315 2,144 1,830 1,335 1,150

※製品の性質上、10m以上の製品に関しまして途中につなぎめのある場合がございます。
価格はすべて1mあたりのものです(¥税抜) ⇒
※FLS-2につきましては、売り切り終了させて頂きました。(代替品:FLS-3)
※FLS-25以降は特注サイズとなりますので、お問い合わせ下さい。
※価格改定:2013年3月11日
